Ankraj Grip Sistemleri

Ankraj grip, öngermeli bir ankrajın ya da halatlı saplamanın taşıdığı yükü kayaca aktaran kilitleme donanımıdır. Delgi deliği açar, enjeksiyon ankrajı bağlar; ama germe kuvvetini yerinde tutan şey griptir. Zincirin bu halkası koparsa, öndeki iki işlem de boşa gider.

Neyi tutar?

Bir kaya saplaması iki şekilde çalışır: ya delik boyunca yapıştırılarak (tam boy bağlı), ya da uç noktadan tutturulup germe uygulanarak (öngermeli). İkincisinde kayaç kütlesi sıkıştırılır — yani tahkimat kayacın kendi taşıma gücünü kullanır. Sıkıştırmayı üreten germe kuvvetinin zamanla kaçmaması gerekir; grip donanımının işi budur.

Sistemin ana parçaları şunlardır:

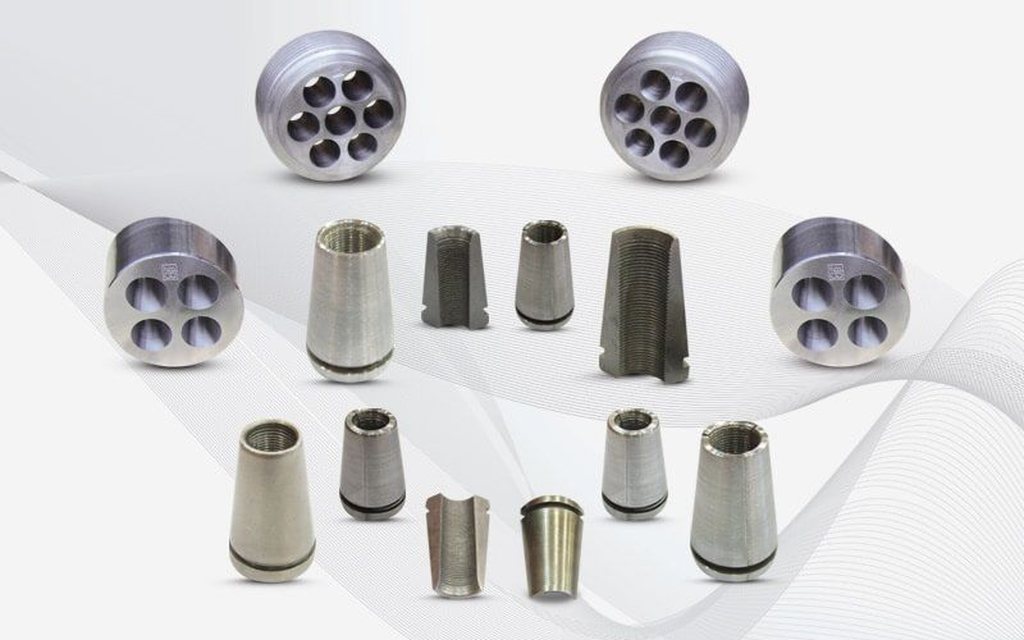

• Grip / kilit (kama takımı): çubuğu veya halatı konik bir yuva içinde kavrar. Yük arttıkça kama daha da sıkışır — bu, tasarımın kendisidir.
• Yastık plakası: noktasal kuvveti kayaç yüzeyine yayar. Plakasız bir ankraj, yükü tek noktadan kayaca gömer.
• Küresel somun / oynar başlık: delik ekseni ile yüzey normali aynı hizada değilse eğik oturmayı karşılar. Sahada bu neredeyse her zaman gerekir.
• Halat kilidi: halatlı saplamada tel demetini kavrar.

Seçimi belirleyen girdiler

Ölçü vermeden önce şunu söylemek dürüst olur: grip donanımı bulon sistemiyle uyumlu seçilir, tek başına değil. Elinizdeki bulonun çapı ve tipi bilinmeden verilen bir grip önerisi tahmindir.

İlgili başlıklar

Saplamanın kendisi ve çalışma prensibi için kaya bulonu; delik açma tarafı için maden sondaj ekipmanları. Yüzey ve zemin işlerindeki jet grout ile ankraj delgi ekipmanı kardeş kuruluşumuzdadır: jet grout ve ankraj ekipmanları.

Bize neyi iletmelisiniz?

Bulon tipi ve çapı, hedeflenen germe kuvveti, delik açısı ve kayaç yüzeyinin durumu. Mevcut plaka ve somununuzun fotoğrafı, uyumlu takımı en hızlı çıkaran bilgidir.

Kaynak: saplama çalışma prensibi ve donanım tanımları sektörün ortak teknik tanımlarına ve Demermak'ın kendi dokümantasyonuna dayanır. Bu sayfada taşıma kapasitesi, germe kuvveti değeri veya fiyat BULUNMAZ; bunlar bulon sistemine ve kayaca göre değişir. Tahkimat yükümlülüğü: Maden İşyerlerinde İş Sağlığı ve Güvenliği Yönetmeliği Ek-3 madde 7 — RG 19/9/2013, sayı 28770.
